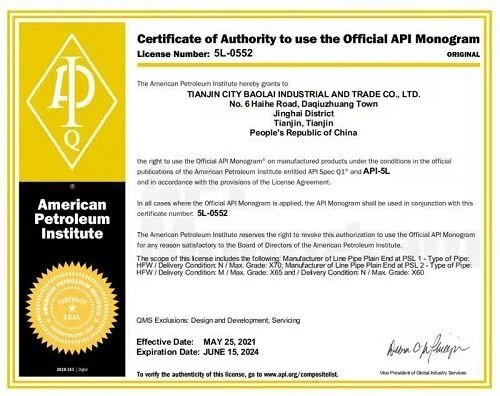

· Periode: 2020/5/25 - 2024/6/15
· Nee .: 5l -0552
· Certificeringsorganen: het American Petroleum Institute
Domein
1. Doel en dekking
Het doel van deze specificatie is om normen te bieden voor buis die geschikt is voor gebruik bij het vervoeren van gas, water en olie in zowel de olie- als de aardgasindustrie .
Deze specificatie omvat naadloze en gelaste stalen lijnpijp . Het bevat gewoonte, schroefdraad en uiteinde en buikpijp, evenals door-de ftowline (TFL) buis en buis met uiteinden bereid voor gebruik met speciale koppelingen .
Hoewel de platte lijnpijp die aan deze specificatie voldoet, voornamelijk bedoeld is voor veldmake-up door lassen van omtrek, zal de fabrikant geen verantwoordelijkheid op zich nemen voor veldlassen .
2. Productspecificatieniveau (PSL)
Deze specificatie stelt vereisten vast voor twee productspecificatieniveaus (PSL I en PSL 2) . Deze twee PSL -aanduidingen definiëren verschillende niveaus van standaard technische vereisten . PSL 2 heeft verplichte vereisten voor koolstof equivalente, maximale rendement, maximale rendement, maximale rendement en maximale rendement en maximale rendement, en maximaal ruilstreng en andere verschillen zijn samengevat in appeendix.
Vereisten die van toepassing zijn op alleen PSL I of alleen PSL 2 zijn zo aangewezen . vereisten die niet zijn aangewezen op een specifieke PSL van toepassing op zowel PSL I als PSL 2.
De koper kan vereisten toevoegen aan inkooporders voor PSL I of PSL 2, zoals verstrekt door de aanvullende vereisten (bijlage F) en andere opties (4 . 2 en 4.3).
3. cijfers
De cijfers (zie de opmerking) die onder deze specificatie vallen, zijn de standaardcijfers A25, A, B, X42, X46, X52, X56, X60, X65, X70 en X80; en eventuele tussenliggende cijfers (cijfers die hoger zijn dan x42, gemiddeld tot twee opeenvolgende standaardcijfers, en overeengekomen door de koper en fabrikant) .
PSL I Pipe kan worden geleverd in de klassen A25 tot X 70.
PSL 2 -pijp kan worden geleverd in cijfers B via x 80.
Klasse II (CI II) Steel wordt opnieuw gefosforfiseerd en heeft waarschijnlijk betere threading -eigenschappen dan klasse I (ci l) . omdat klasse II (CI II) een hoger fosforgehalte heeft dan klasse I (ci l), het kan iets moeilijker zijn om . te buigen .
Pijp vervaardigd als graad X60 of hoger, mag niet worden vervangen voor pijp besteld als graad X52 of lager zonder koper goedkeuring .
OPMERKING: de grade aanduidingen zijn dimensieloos . cijfers A en B bevatten geen verwijzing naar de opgegeven minimale opbrengststerkte; Andere benamingen van het graad zijn echter samengesteld uit de letter A of X, gevolgd door de eerste twee cijfers van de opgegeven minimale rendementsterkte in u . s . gebruikelijke eenheden .
4. dimensies
De hierin gebruikte afmetingen zijn dimensieloze benamingen, die zijn afgeleid van de opgegeven buitendiameter zoals gemeten in u . s . gebruikelijke eenheden, en bieden een
Handige methode voor het referentie van de pijpgrootte binnen de tekst en tabellen (maar
niet voor orderbeschrijvingen) . pijpgroottes 23/8 en groter worden uitgedrukt als gehele getallen en breuken; Pijpgroottes kleiner dan 23/8 worden uitgedrukt in drie decimale plaatsen . Deze maten vervangen de "maataanduiding" en de "nominale grootte -aanduiding" die wordt gebruikt in de vorige editie van deze specificatie . gebruikers van deze specificatie die in deze specificatie worden gebruikt, in het bijzonder de USAGE, de USAGE, de USAGE, de USAGE, de USAGE zijn die in het bijzonder worden gebruikt, in het bijzonder de USAGE, de USAGE, de USAGE, de USAGE, de USAGE worden gebruikt, in het bijzonder de USAGE, de USAGE, de USAGE, in het bijzonder de USAGE, de USAGE. In tabellen 4, 5 en 6a .
PSL I -pijp kan worden geleverd in maten variërend van 0,405 tot en met 80.
PSL 2 -pijp kan worden geleverd in maten variërend van 4 '/2 tot en met 80.
Dimensionale vereisten voor threads en thread -metden, bepalingen over de pauze, meterspecificaties en certificering, evenals instrumenten en methoden voor inspectie van threads worden gegeven in API Standard 5B en zijn van toepassing op schroefdraadproducten die onder deze specificatie vallen .
