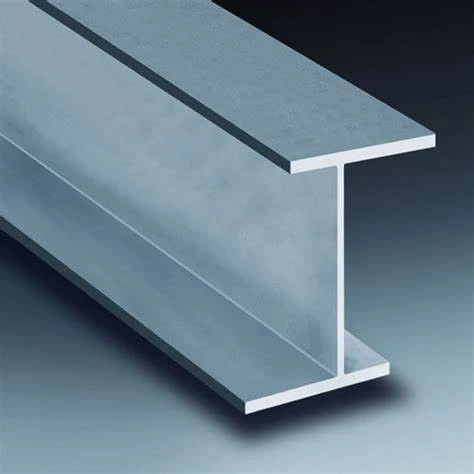

I-beam
I-beam

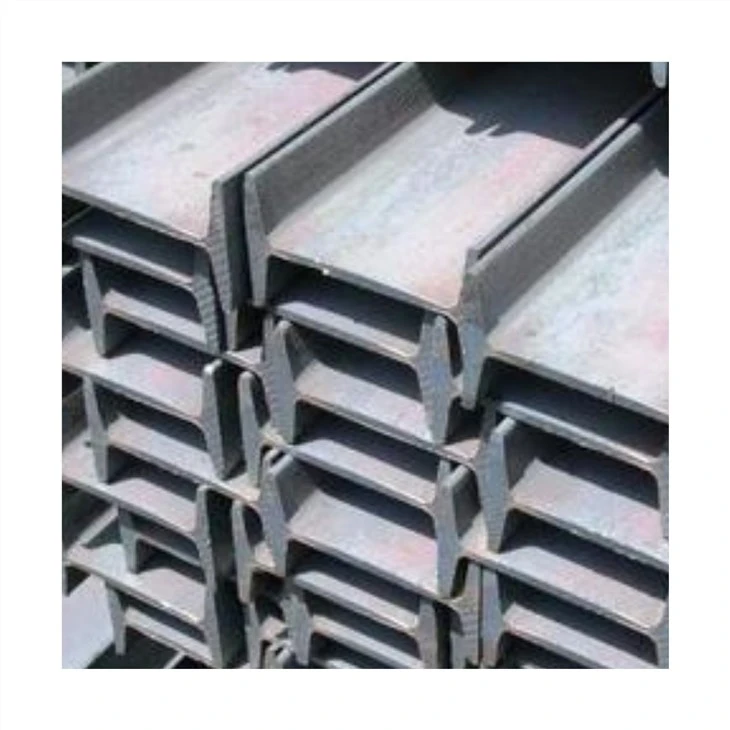

ik-straal

I-balk is I-vormig staal, I-vormig staal wordt ook wel stalen balk genoemd, wat een lange strook staal is met een I-vormige doorsnede.

Aanvraag sturen

product Introductie

Naam: I-straal
Standaard: IPEAA-H-BEAM, EN 10034:1993
Kwaliteit: S235JR/ST37-2

I-Beams Voorbeeld Grootte

IPE stalen balken maten

IPE-maat (mm)					Gewicht (kg/m²)	Doorsneden (cm2)
h	b	a	e	r
IPI 80	46	3,8	5,2	5	6,0	7,64
IPI 100	55	4,1	5,7	7	8,1	10,32
IPI 120	64	4,4	6,3	7	10,4	13,21
IPI 140	73	4.7	6,9	7	12,9	16,43
IPI 160	82	5,0	7,4	9	15,8	20,09
IPI 180	91	5,3	8,0	9	18,8	23,95
IPI 200	100	5,6	8,5	12	22,4	28,48
IPI 220	110	5,9	9,2	12	26,2	33,37
IPI 240	120	6,2	9,8	15	30,7	39,12
IPI 270	135	6,6	10,2	15	36,1	45,95
IPI 300	150	7,1	10,7	15	42,2	53,81
IPI 330	160	7,5	11,5	18	49,1	62,61
IPI 360	170	8,0	12,7	18	57,1	72,73
IPI 400	180	8,6	13,5	21	66,3	84,46
IPI 450	190	9,4	14,6	21	77,6	98,82
IPI 500	200	10,2	16,0	21	90,7	115,5
IPI 550	210	11,1	17,2	24	106	134,4
IPI 600	220	12,0	19,0	24	122	156,0

INP Stalen Balken Maten

INP-grootte (mm)					Gewicht (kg/m²)
h	b	a	e	r
INP 80	42	3,9	5,9	3,9	5,94
100 INP	50	4,5	6,8	4,5	8,34
INP 120	58	5,1	7,7	5,1	11,1
140 INP	66	5,7	8,6	5,7	14,3
160 INP	74	6,3	9,5	6,3	17,9
180 INP	82	6,9	10,4	6,9	21,9
200 INP	90	7,5	11,3	7,5	26,2
220 INP	98	8,1	12,2	8,1	31,1
240 INP	106	8,7	13,1	8,7	36,2
260 INP	113	9,4	14,1	9,4	41,9
280 INP	119	10,1	15,2	10,1	47,9
300 INP	125	10,8	16,2	10,8	54,2
320 INP	131	11,5	17,3	11,5	61,0
340 INP	137	12,2	18,3	12,2	68,0
360 INP	143	13,0	19,5	13,0	76,1
380 INP	149	13,7	20,5	13,7	84,0
400 INP	155	14,4	21,6	14,4	92,4
450 INP	170	16,2	24,3	16,2	115
500 INP	185	18,0	27,0	18,0	141
550 INP	200	19,0	30,0	19,0	166
600 INP	215	21,6	32,4	21,6	199

Producten Beschrijving

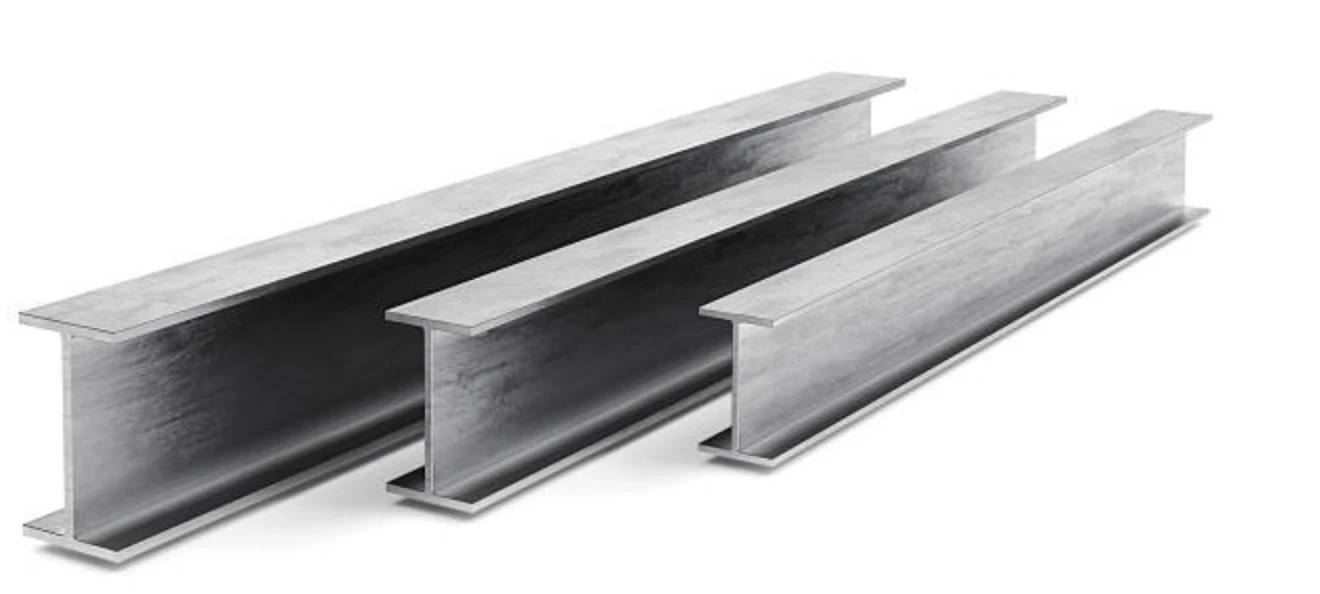

I beam 1

Stalen balken IPE/INPzijn een veelgebruikte staalsoort. Balken, ook wel "I"-secties, continentale balken of IPE/IPN genoemd, zijn verkrijgbaar in meerdere materiaalkwaliteiten, de meest voorkomende zijnEN 10025 S275 en S355.

I-balk VS H-balk

Als het gaat om bouwen en constructie, is het essentieel om het verschil tussen H-Beam en I-Beam te kennen. Er zijn veel factoren waarmee rekening moet worden gehouden als het gaat om structurele balken, maar de belangrijkste factor is of de balk al dan niet een last zal dragen. De I-Beam en H-Beam lijken erg op elkaar omdat ze vaak in dezelfde situaties worden gebruikt. Er zijn echter verschillen tussen de twee.

1. H-balken kosten minder dan I-balken voor dezelfde hoeveelheid structurele ondersteuning.
2. I-balken zijn beter geschikt voor het dragen van zwaardere lasten over een spanwijdte of -lengte.
3. Zowel de I-Beam als de H-Beam zijn zeer veelzijdig en kunnen voor verschillende toepassingen worden gebruikt.
