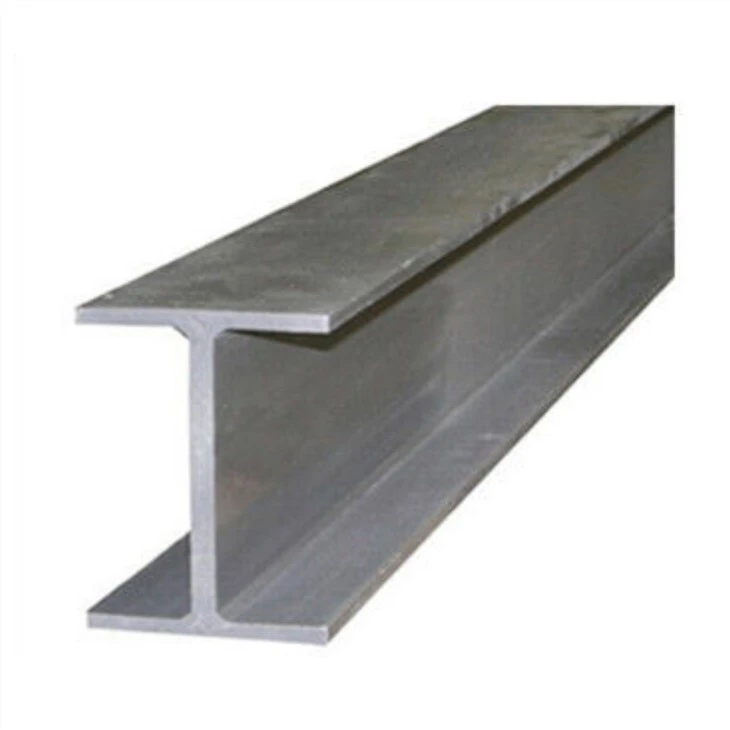

H Stalen liggers HEA/HEB zijn een veelgebruikte staalprofielsoort. Balken, ook wel "H"-profielen, continentale balken of HEA/HEB genoemd, zijn verkrijgbaar in meerdere materiaalkwaliteiten, de meest voorkomende zijn EN 10025 S275 en S355. H-profielen lijken op I-profielen, maar de flens is breder.

Aanvraag sturen

product Introductie

HEA&HEB Balken Voorbeeld Maat

HEA-balkmaten en mechanische eigenschappen

HEA Balken Maten					Gewicht (kg/m²)	Doorsneden (cm2)
b	h	a	e	r
HEA 100	96	5,0	8,0	12	16,7	21,24
HEA 120	114	5,0	8,0	12	19,9	25,34
HEA 140	133	5,5	8,5	12	24,7	31,42
HEA 160	152	6,0	9,0	15	30,4	38,77
HEA 180	171	6,0	9,5	15	35,5	45,25
HEA 200	190	6,5	10,0	18	42,3	53,83
HEA 220	210	7,0	11,0	18	50,5	64,34
HEA 240	230	7,5	12,0	21	60,3	76,84
HEA 260	250	7,5	12,5	24	68,2	86,82
HEA 280	270	8,0	13,0	24	76,4	97,26
HEA 300	290	8,5	14,0	27	88,3	112,5
HEA 300	310	9,0	15,5	27	97,6	124,4
HEA 300	330	9,5	16,5	27	105,0	133,5
HEA 300	350	10,0	17,5	27	112,0	142,8
HEA 300	390	11,0	19,0	27	125,0	159,0
HEA 300	440	11,5	21,0	27	140,0	178,0
HEA 300	490	12,0	23,0	27	155,0	197,5
HEA 300	540	12,5	24,0	27	166,0	211,8
HEA 300	590	13,0	25,0	27	178,0	226,5
HEA 300	640	13,5	26,0	27	190,0	241,6
HEA 300	690	14,5	27,0	27	204,0	260,5
HEA 300	790	15,0	28,0	30	224,0	285,8
HEA 300	890	16,0	30,0	30	252,0	320,5
HEA 300	990	16,5	31,0	30	272,0	346,8

HEB-balkmaten en mechanische eigenschappen

HEB-straalmaten					Gewicht (kg/m²)	Doorsneden (cm2)
b	h	a	e	r
HEB 100	100	6,0	10,0	12	20,4	26,04
HEB 120	120	6,5	11,0	12	26,7	34,01
HEB 140	140	7,0	12,0	12	33,7	42,96
HEB 160	160	8,0	13,0	15	42,6	54,25
HEB 180	180	8,5	14,0	15	51,2	65,25
HEB 200	200	9,0	15,0	18	61,3	78,08
HEB 220	220	9,5	16,0	18	71,5	91,04
HEB 240	240	10,0	17,0	21	83,2	106,0
HEB 260	260	10,0	17,5	24	93,0	118,4
HEB 280	280	10,5	18,0	24	103,0	131,4
HEB 300	300	11,0	19,0	27	117,0	149,1
HEB 300	320	11,5	20,5	27	127,0	161,3
HEB 300	340	12,0	21,5	27	134,0	170,9
HEB 300	360	12,5	22,5	27	142,0	180,6
HEB 300	400	13,5	24,0	27	155,0	197,8
HEB 300	450	14,0	26,0	27	171,0	218,0
HEB 300	500	14,5	28,0	27	187,0	238,6
HEB 300	550	15,0	29,0	27	199,0	254,1
HEB 300	600	15,5	30,0	27	212,0	270,0
HEB 300	650	16,0	31,0	27	225,0	286,3
HEB 300	700	17,0	32,0	27	241,0	306,4
HEB 300	800	17,5	33,0	30	262,0	334,2
HEB 300	900	18,5	35,0	30	291,0	371,3
HEB 300	###	19,0	36,0	30	314,0	400,0

Producten Beschrijving

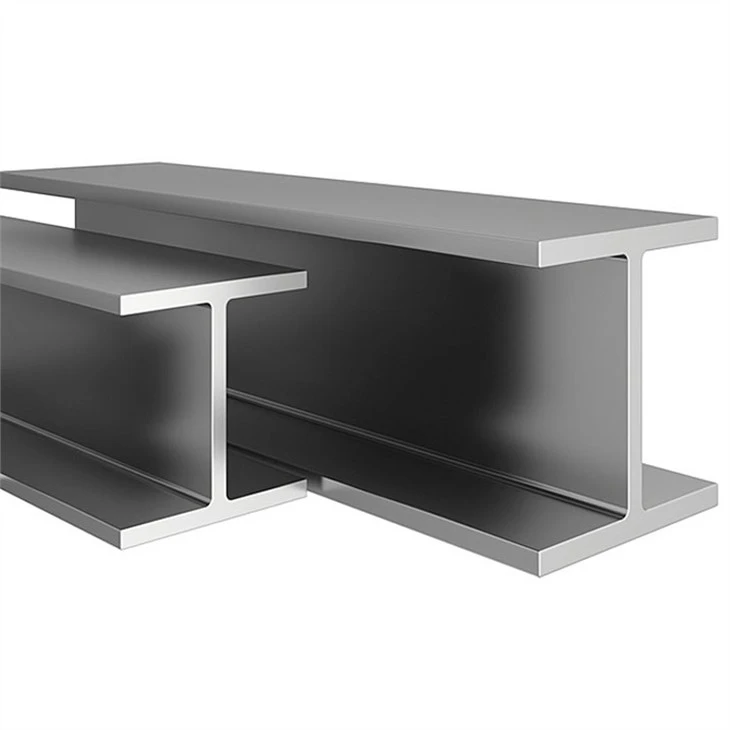

De vorm van de dwarsdoorsnede is vergelijkbaar met een economisch dwarsdoorsnedeprofiel van de Latijnse hoofdletter H, ook bekend als universele stalen balk. De dwarsdoorsnede van H-vormig staal omvat meestal twee delen, het lijf en de flens, ook wel bekend als de taille en de rand.

H-balk wordt veel gebruikt, voornamelijk gebruikt in: verschillende civiele en industriële bouwconstructies; verschillende industriële installaties met grote overspanningen en moderne hoogbouw, met name industriële installaties in gebieden met frequente seismische activiteiten en werkomstandigheden bij hoge temperaturen; vereist groot draagvermogen en doorsnede Grote bruggen met goede stabiliteit en grote overspanningen; zwaar gereedschap; snelwegen; scheepsskeletten; mijn ondersteuning; funderingsbehandeling en damtechniek; diverse machineonderdelen.
